WR6 Waveguide Power Amplifier 110-170 GHz für D-Band-Anwendungen

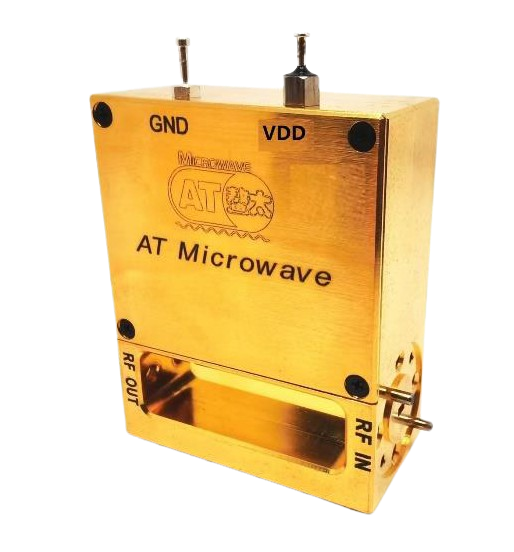

Der WR6 Waveguide Power Amplifier von AT Microwave (Modell AT-PA-110170-2018) deckt den Frequenzbereich von 110 bis 170 GHz vollständig ab und bietet eine leistungsstarke Lösung für anspruchsvolle mmWave-Systeme im D-Band. Mit einer Sättigungsleistung von +18 dBm und 20 dB Gewinn eignet sich der Amplifier für Radar, Messtechnik und Imaging-Anwendungen.
Technische Spezifikationen
- Frequenzbereich: 110–170 GHz (WR6-Band)
- Sättigungsleistung (PSAT): +18 dBm (typisch)
- Gewinn: 20 dB
- Wellenleiterkopplung: WR6-Standard an Ein- und Ausgang
- Gain-Flachheit: Gleichmäßige Verstärkung über gesamten Frequenzbereich
- Ausführung: LCBT Bench-Top-Version mit 220V-Stromversorgung und AC/DC-Adapter
Anwendungsbereiche
- D-Band Imaging: Hochfrequenz-Bildgebungssysteme für Inspektions- und Erkennungsaufgaben sowie FOD-Erkennung (Foreign Objects Debris)
- Radarsysteme: Einsatz in modernen Radararchitekturen und Sensortechnologien im mmWave-Spektrum
- Messtechnik: Prüf- und Testausrüstungen für Laboraufbauten und produktive Messsysteme
- ROF-Systeme: Radio-over-Fiber-Anwendungen mit faseroptischer Signalübertragung
bq-microwave als europäischer Distributor für RF- und mmWave-Komponenten führt den AT Microwave WR6 Power Amplifier in seinem Sortiment und stellt eine schnelle Verfügbarkeit sicher. Für technische Beratung und Angebote steht das Team unter info@bq-microwave.de zur Verfügung.
Produktdatenblatt
Technische Spezifikationen als PDF
