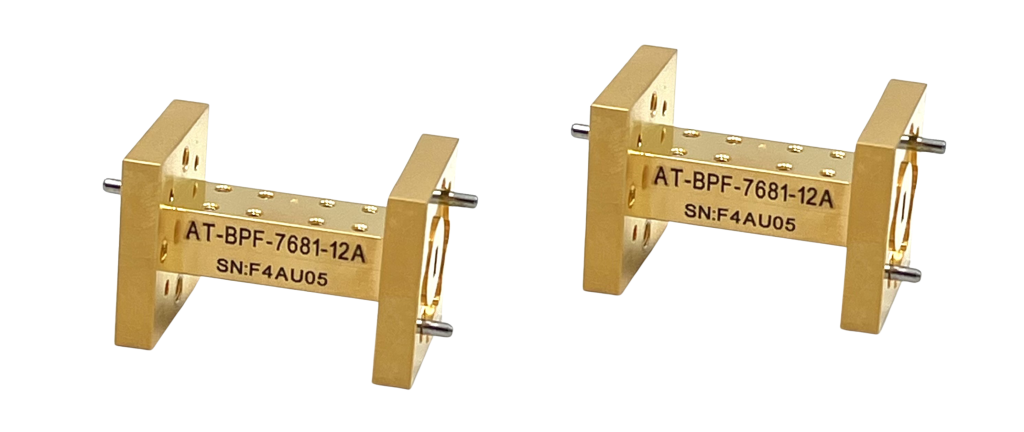

WR12 Waveguide Bandpassfilter 76-81 GHz von AT Microwave
Der WR12 Waveguide Bandpassfilter AT-BPF-7681-12A von AT Microwave bietet eine hochpräzise Filterlösung im E-Band-Bereich von 76-81 GHz. Das Bauteil wurde speziell für anspruchsvolle RF- und Millimeterwellen-Anwendungen entwickelt und zeichnet sich durch optimale elektrische Eigenschaften sowie robuste Verarbeitung aus. Der Filter kombiniert geringe Einfügungsdämpfung mit exzellenter Bandbreitenkontrolle und findet vielfältige Anwendung in modernen Hochfrequenzsystemen.
Technische Spezifikationen
- Frequenzbereich: 76-81 GHz (Durchlassbereich)
- Einfügungsdämpfung: typisch 0,8 dB (maximal 1,5 dB)
- Durchlassrückkehrdämpfung: mindestens -15 dB
- Sperrbereichunterdrückung (unten): DC bis 71 GHz bei -40 dBc
- Sperrbereichunterdrückung (oben): 85-90 GHz bei -40 dBc
- Gehäusematerial: vergoldetes Messing mit präzisen Bearbeitungstoleranzen
- Betriebstemperaturbereich: -40°C bis +85°C
- Gewicht: ca. 35 g
Anwendungsbereiche
- Automobilradar: Messsysteme und Validierung für Fahrerassistenzsysteme und autonomes Fahren
- Fremdkörperdetektion (FOD): Hochfrequenzsysteme für sicherheitskritische Anwendungen
- RF-over-Fiber (RoF): Infrastrukturen für breitbandige Signalübertragung
- Radarsystemintegration: Optimierung und Testaufbauten für E-Band-Radaranwendungen
- RF- und mmWave-Testausrüstung: Laborumgebungen und Messtechnik
Der AT-BPF-7681-12A besticht durch minimale Signalverluste, ausgezeichnete Reflexionsdämpfung und scharfe Flankensteigung im Übergangsbereich. Diese Eigenschaften ermöglichen präzise Frequenzbandtrennung und zuverlässige Filterleistung unter extremen Bedingungen. Die kompakte Bauweise und das geringe Gewicht machen das Bauteil ideal für die Integration in räumlich begrenzte RF-Systeme.
bq-microwave ist europäischer Distributor für AT Microwave und bietet Waveguide Filter bis 300 GHz an – darunter Bandpassfilter, Tiefpassfilter, Hochpassfilter und Bandsperrfilter. Weitere Informationen finden Sie auf unserer Kontaktseite.
