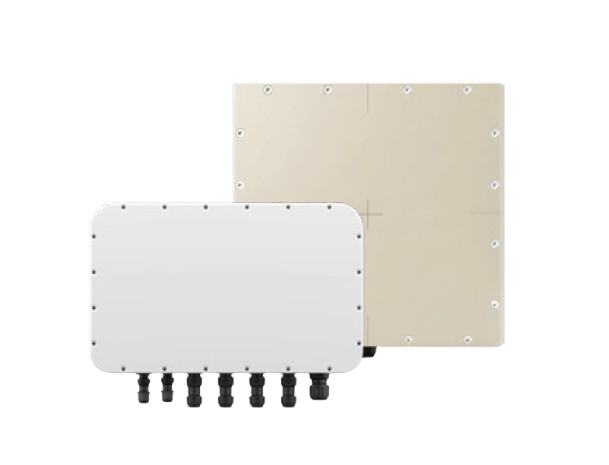

TMYTEK XRifle Dynamic RIS FR3 – jetzt bei bq-microwave
bq-microwave nimmt mit der XRifle Dynamic RIS FR3 von TMYTEK ein viertes Modell der bewaehrten XRifle Dynamic RIS-Familie ins Programm. Die FR3-Variante ist eine rekonfigurierbare intelligente Oberfläche (Reconfigurable Intelligent Surface, RIS) speziell für das 6G FR3 Upper Mid-Band 7,125–8,4 GHz – programmierbar, standardsfaehig und skalierbar.
Was die FR3-Variante neu bringt
Die XRifle Dynamic RIS FR3 baut auf derselben bewaehrten Controller- und Software-Plattform wie die bestehenden RIS-Modelle 3G5, 4G7 und 28G auf – es gibt also keine neue Steuerungs-Infrastruktur zu lernen oder aufzubauen. Neu ist das Array selbst: ein 16x16 PIN-Diode Array mit 256 Elementen, ausgelegt für das gerade heiss diskutierte FR3 Upper Mid-Band der 6G-Standardisierung.
Kern-Spezifikationen
- Frequenz: 7,125–8,4 GHz (6G FR3 Upper Mid-Band)
- Array: 16x16 = 256 Elemente, PIN-Diode
- Phase Control: 1-Bit (0° / 180°)
- Polarisation: Linear
- RCS Gain: 45–50 dB @ 7,7 GHz
- 3-dB-Beamwidth: 6–13 ° @ 7,7 GHz
- Beam Switching: Sub-10 µs
- Einfall / Reflexion: +/- 60 ° (3D-Steering)
- Min. Senderabstand: >65 cm
- Element Pitch: ca. 17,5 mm (Lambda/2 @ 8,4 GHz)
- Array-Maße: 280x280 mm
- Modul-Maße: 279x279x50 mm, 2 kg, VESA 100x100
Controller (integriert)
- Steuerung: 10/100 Mbps Ethernet oder SPI
- Pattern Switching Time: 5 ms (Ethernet)
- Leistungsaufnahme: 11 W
- Versorgung: 12 VDC
- Controller-Maße: 334x215x55 mm, 2 kg, VESA 100x100
Software – vertrauter Stack, keine Lernkurve
Die FR3-Variante nutzt exakt denselben Software-Stack wie die bestehenden XRifle Dynamic RIS-Modelle: TMXLAB Kit GUI für Point-and-Click-Steuerung von Reflexionsmuster und Beam-Winkel ohne Code, und die TLKCore Python API für skriptbare, reproduzierbare Testautomatisierung. Wer bereits mit TMYTEK-Tools arbeitet, kann sofort loslegen.
Skalierung und Tiling
Die FR3 ist wie die anderen XRifle-RIS-Modelle skalierbar: Bis zu vier RIS-Module lassen sich mit einem Controller ansteuern. Das Lambda/4-Bezel-Design ermoeglicht Lambda/2-Tiling ohne Grating Lobes – so lassen sich groessere kontrollierte Reflexionsflaechen aufbauen, wie sie in der 6G-Forschung für Multi-User- und Multi-Path-Szenarien gebraucht werden.
Typische Anwendungen
- 6G FR3 OTA Channel Sounding und Propagationsmessung
- RIS Beamforming Validation für 3GPP R18 / IMT-2030 Standardisierung
- ISAC-Prototypenforschung (Integrated Sensing and Communication)
- 6G Lab Research: Coverage Extension, Multi-User MIMO, Spatial Multiplexing
- NLOS-Forschung: kontrollierte Non-Line-of-Sight-Szenarien
Uebersicht: XRifle Dynamic RIS-Familie
Mit der FR3 umfasst die XRifle Dynamic RIS-Familie jetzt vier Modelle:
- 3G5: 3,35–3,6 GHz (Sub-6 GHz FR1)
- 4G7: 4,2–5,2 GHz (Sub-6 GHz FR1)
- 28G: 26–30 GHz (mmWave FR2)
- FR3: 7,125–8,4 GHz (6G FR3 Upper Mid-Band) – NEU
Alle vier lassen sich mit demselben Controller und derselben Software betreiben, auch heterogen kombiniert.
Verfügbarkeit bei bq-microwave
bq-microwave ist Distributor für TMYTEK in Europa. Die XRifle Dynamic RIS FR3 sowie die weiteren Modelle 3G5, 4G7 und 28G sind kurzfristig verfügbar. Für Angebote, Datenblätter und technische Beratung erreichen Sie uns unter info@bq-microwave.de oder +49 151 252 901 28.
